CLEAN ROOM 시스템
CLEAN ROOM 시스템크린룸이란 공지중의 부유 미립자가 한정된 청정도 이하로 관리 되고, 그 공간에서
공급되는 재료, 약품, 물 등에 대해서도 요구되는 청정도가 유지되면서 온도, 습도 등에
대해서도 관리가 행하여지는 공간을 말한다.
그 외에 실내 기류형상과 속도, 유해가스, 진동, 조도 등에 관하여 환경적으로 제어되는
밀폐공간을 말한다.
생산(사용)하고자 하는 제품의 요구에 맞도록 하기 위하여 크린룸이 필요하다고 간단히 정의 할수 있으며, (기본적인 것은 미연방규격 209E에 적용)각각의 청정도와 온도,습도,압력,기류등 을 달리 제어하며 등급에 맞는 CLEAN ROOM이 시설되어지며 21세기 산업시대에 최선의 품질 관리방안이라 할 수 있다.

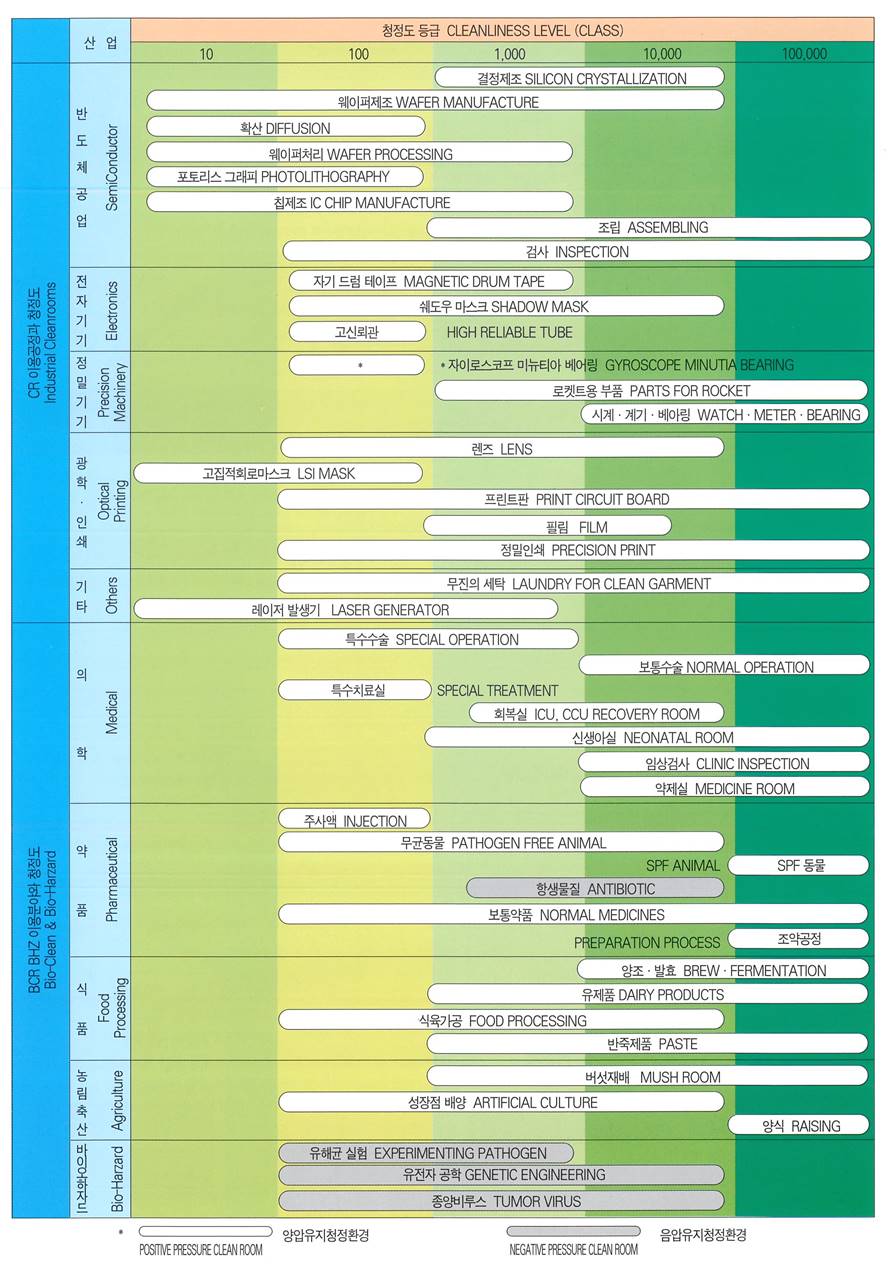

CLEAN ROOM의 청정도 제품에 요구되는 정도에 의해 등급이 결정되어지며, CLASS 조건은 기류 방식,환기 횟수,실내압력 등을 충분히 검토하여야 하고, 작업 장소등을 구분,분류하여 유지보수 UTILITY 시설등을 반영하여야 하며, 설비,구조,재료,급수,배수,전기,가스등의 장치 선정과 안전과 비상 대책등이 충분히 고려되어야 한다
| items/Air-flow | 수직층류 방식 | 수평층류 방식 | 난류방식 | 클린튜브 방식 | 터널방식 |
|---|---|---|---|---|---|
| Cleanliness level | Class 1-100 | Class 100 | Class 1,000 ~ 100,000 | Class 1 | Class 1~100 |
| Cleanliness level in operation | 작업자 로부터 영향은 적다 | 상류발진이 하루에 영향 을 미친다 | 작업자로부터 영향있음. | 작업자로 부터 영향없음 | 작업자로부터 영향은 가장 적다. |
| Initial Cost | High | Middle | Low | Low | Middle |
| Modification | High | Middle | Low | Low | Middle |
| Maintenance of Manufacturing Machinery | Easy | Easy | Easy | Difficult | Easy |
| Expansion | Difficult | Difficult | Difficult but possible | Difficult | Easy |
| Air Handiling with precise control | 실전체 제어를 위해 실내의 불균형 약간 있음 | 상류의 발진이 하류에 영 향을 미친다 | 불균형있음 | 고청정도 유지 | 작업부마다 고정밀도 제어 가능 |
| System |  |
||||
