제품소개

공기조화기는 실내로 공급되는 공기를 사용목적에 적합하도록 만들기 위하여 여러 가지 기기의 Unit화를 도모한 것으로써 실내로 재 순환되는 환기와 신선한 외기를 혼합시키는 혼합실, 난방시에 공기를 가열하기 위한 가열코일(HEATING COIL), 냉방시에 공기를 냉각시키기 위한 냉각코일(COOLING COIL), 공기중에 혼합되어 있는 먼지 등의 불순물을 제거하기 위한 여재(AIR FILTER), 겨울철에 물 또는 증기로 가습을 하기 위한 가습노즐(HUMIDIFIER) 등이 조합되어 있는 것으로서 실내형 항온항습장비외의 중ㆍ대형 용량으로 별도의 기계실을 필요로한 공조장비

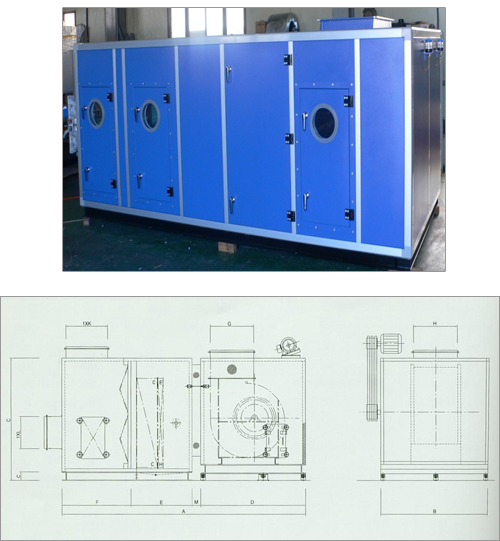

PAN PART 분리형 (AIRNFOIL FAN)

•

• – DIMENSION

  Model/기호	A	B	C	D	E	F	G	H	I x K	L	M	O
  HMA-100	2300	1300	1000	950	600	500	336	550	300 x1000	600	100	75
  HMA-130	2400	1550	1150	1100	600	600	450	630	300 x1200	800	100	75
  HMA-170	2400	1550	1330	1100	600	600	450	630	450 x1100	700	100	75
  HMA-200	2550	1750	1215	1150	600	700	500	710	450 x1300	800	100	75
  HMA-250	2600	2000	1400	1150	600	700	500	710	450 x1000	1000	150	75
  HMA-300	2850	2100	1400	1300	600	800	560	800	600 x1500	900	150	75
  HMA-350	2850	2350	1550	1300	600	800	560	800	600 x1700	1100	150	75
  HMA-400	3000	2500	1550	1400	650	800	630	900	600 x1900	1200	150	75
  HMA-450	3000	2500	1650	1400	650	800	630	900	600 x2100	1400	150	75
  HMA-500	3200	2650	1700	1550	700	800	710	1000	600 x2300	1500	150	100
  HMA-600	3550	2900	1800	1750	700	950	800	1120	750 x2300	1500	150	100
  HMA-700	3750	3300	1950	1900	700	950	900	1250	750 x2600	1700	200	100
  HMA-800	3900	3200	2200	1900	700	1100	900	1250	900 x2500	1700	200	100
  HMA-900	4100	3300	2350	2100	700	1100	1000	1400	900 x2800	1800	200	100
  HMA-1100	4250	3700	2500	2100	700	1250	1000	1400	1050 x3000	2000	200	100
  HMA-1400	450	4100	2800	2300	750	1250	1120	1600	1050 x3700	2300	200	125

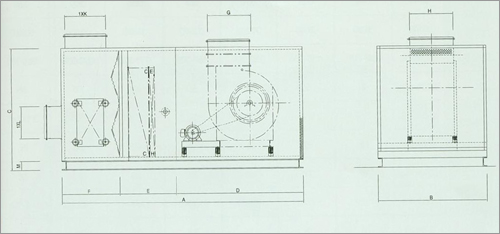

일체형 (AIR FOIL FAN)

•

• – DIMENSION

  Model/기호	A	B	C	D	E	F	G	H	I x K	L	M
  HMA-100	2300	1300	1120	1200	600	500	336	550	300 x1000	600	75
  HMA-130	2600	1550	1150	1200	600	600	450	630	300 x1200	800	75
  HMA-170	2600	1550	1330	1400	600	600	450	630	450 x1100	700	75
  HMA-200	2850	1750	1350	1550	600	700	500	710	450 x1300	800	75
  HMA-250	2950	2000	1400	1550	600	700	500	710	450 x1600	1000	75
  HMA-300	3050	2100	1500	1650	600	800	560	800	600 x1500	900	75
  HMA-350	3050	2350	1550	1650	600	800	560	800	600 x1700	1200	75
  HMA-400	3250	2400	1600	1800	650	800	630	900	600 x1900	1200	75
  HMA-450	3250	2500	1650	1800	650	800	630	900	600 x2100	1400	75
  HMA-500	3400	2650	1800	1900	700	800	710	1000	600 x2300	1500	100
  HMA-600	3750	2900	1950	2100	700	950	800	1120	750 x2300	1500	100
  HMA-700	3900	3100	1950	2100	700	950	900	1250	750 x2600	1700	100
  HMA-800	4050	3200	2200	2250	700	1100	900	1250	900 x2500	1700	100
  HMA-900	4200	3300	2350	2400	700	1100	1000	1400	900 x2800	1800	100
  HMA-1100	4350	3700	2500	2400	700	1250	1000	1400	1050 x3000	2000	100
  HMA-1400	4500	4100	2800	2500	750	1250	1120	1600	1250 x3700	2300	125

AHU 표준 사양도

• 단위/Model				HMA-100	HMA-130	HMA-170	HMA-200	HMA-250	HMA-300	HMA-350
  표준용량			CMM	100	130	170	200	250	300	350
  			CMM	6000	7800	10200	12000	15000	18000	21000
  풍량범위			CMM	90- 115	110- 160	150- 200	190-200	220- 275	270- 330	330- 380
  송 풍 기	다익형 (SIROCCO)		정압(mmAq)	45	50	55	60	60	60	65
  			#DS x 대수	2 x 1	21/2 x1	21/2 x1	21/21	3 x1	4 x1	4 x1
  			동력(HP)	3	5	5	7.5	7.5	10	5
  	익형 (AIR FOIL)		정압(mmAq)	70	80	80	80	80	80	90
  			#DS x 대수	21/2 x1	21/2 x1	3 x 1	31/2 x1	31/2 x1	4 x 1	4 x 1
  			동력(HP)	5	5	7.5	7.5	10	10	15
  코 일 능 력	냉방 (6ROW)		Kcal/h	50000	64000	83000	97000	125000	150000	176000
  	난 방	온수 (6ROW)	Kcal/h	64000	76000	100000	118000	151000	180000	206000
  		증기 (2ROW)	Kcal/h	78000	88000	101000	156000	193000	236000	275000
  코 일 치 수	면적		m²	0.62	0.8	1.05	1.23	1.54	1.85	2.16
  	단수		단수 x SET (높이)	18 x 1 (686)	20 x 1 (762)	24 x1 (837)	26 x1 (838)	26 x1 (990)	30 x1 (1143)	30 x 1 (1143)
  	유효장		mm	900	1050	1150	1240	1550	1620	1890
  필 터	면적		m²	0.83	1.08	1.4	1.67	2.08	2.5	2.92
  접 속 배 관 경	냉/온수 입ㆍ출구		B(A)	B(A)	11/2(40)	2(50)	2(50)	2(50)	21/2(65)	3(80)
  	증 기	입구	B(A)	B(A)	11/2(40)	2(50)	2(50)	21/2(65)	21/2(65)	3(80)
  		출구	B(A)	B(A)	1(25)	1(25)	1(25)	11/4(32)	11/4(32)	11/2(40)

  HMA-400	HMA- 450	HMA- 500	HMA- 600	HMA- 700	HMA- 800	HMA- 900	HMA-1100	HMA- 1400
  400	450	500	600	700	800	900	1100	1400
  24000	27000	30000	36000	42000	48000	54000	66000	84000
  370-430	430-480	470-530	530-650	650-750	750-870	850-1000	1000-1250	1250-1450
  65	70	70	70	70	70	70	70	70
  4 x 1	4 x1	41/2x1	41/2x1	5x1	51/2x1	51/2x1	6x1	7x1
  15	15	20	20	25	25	30	40	50
  90	90	90	90	90	100	100	100	100
  41/2x1	41/2x1	5x1	51/2x1	51/2x1	6 x 1	7 x 1	7 x 1	8 x 1
  15	20	20	20	30	40	40	50	50
  205000	228000	250000	308000	353000	404000	460000	556000	650000
  235000	265000	295000	357000	422000	480000	530000	640000	800000
  315000	358000	386000	465000	552000	620500	703000	856000	1008000
  2.47	2.78	3.1	3.7	4.3	4.94	5.55	6.8	8.64
  34x1 (1295)	36x1 (1372)	38x1 (1448)	42x1 (1552)	24x2 (914)	26x2 (991)	28x2 (1067)	28x2 (1067)	32x2 (1219)
  1900	2000	2130	2310	2700	2700	2800	3280	3540
  3033	3075	4017	5.0	5.83	6.67	7.5	9017	11.7
  3(80)	3(80)	3(80)	4(100)	4(100)	3x2 (80x2)	3x2 (80x2)	3x2 (80x2)	4x2 (100x2)
  3(80)	3(80)	3(80)	4(100)	4(100)	3x2 (80x2)	3x2 (80x2)	3x2 (80x2)	4x2 (100x2)
  11/2(40)	11/2(40)	11/2(40)	2(50)	2(50)	11/2x2 (40x2)	11/2x2 (40x2)	11/2x2 (40x2)	2x2 (50x2)
