항온항습기

CLEAN ROOM 시설관련 항온항습기 설치와 같이 일반적인 전산시스템 기계실등과 각종연구소,실험실, 제약생산, 식품생산,유물보관 등의 일정한 온도와 습도를 필요로한 장소에서의 설비,(공냉식,수냉식,그리콜식 등이 있음.)
항온항습기

  • – 제품의 특징

    구분 공냉식
    (Air Cooled Type)    		 수냉식
    (Water Cooled Type)    		 그리콜식
    Type 실내기+실외기+부대설비 실내기+냉각탑+순환펌프+부대설비 실내기+드라이쿨러+순환펌프+부대설비
    냉각매체 공기 냉각수 그리콜용액
    장점 1.마이큼콘트롤을 사용하여 일정한 온습도 유지 가능
    2. 조작이 간편하며 이상 발생시 메시지창에 이상부위표시
    3. 외기에 의한 응축방식으로 부대 설비가 간단하고 운전관리가 편리
    4. 보수 및 점검이 용이한 구조로 설계 제작
    5. 현장조건 및 용도에 따라 설계 제작
    6.초기투자비용이 적게 든다.     		1.실내기와 실외기의 거리에 제한이 적다
    2. 물을 냉각수로 상용하므로 냉각효율이 공냉식 보다 10~15% 우수
    3. 기존 냉각탑 사용 가능
    4. 외기조건변화에 영항을 거의 받지 않는다.     		1.밀폐식으로 부대설비에 오염이 적다.
    2.밀폐형 응축기를 이용하므로 전천후 사용이 가능하다.
    3.계절에 관계없이 제어가 용이 하며 보수관리가 간편하다.
    4.배관길이에 구애받지 않으므로 고층건물에 적합함.
    단점 1.실내기와 실외기 간의 냉매배관 거리가 제한됨
    2. 겨울철 사용하기 위해 응축온도 제어 필요     		1.실내기에 압축기가 장착되어 운전중에 실내소음이 큼
    2.실내기 크기 및 중량이 크고 설치면적이 공냉식에 비해 큼
    3. 냉각탑을 별도로 사용하여야함
    4.별도의 수배관 공사가 필요함     		1.초기투자비용이 약간 높다.
    2.그리콜용액을 사용하므로 냉각효율이 저하된다.

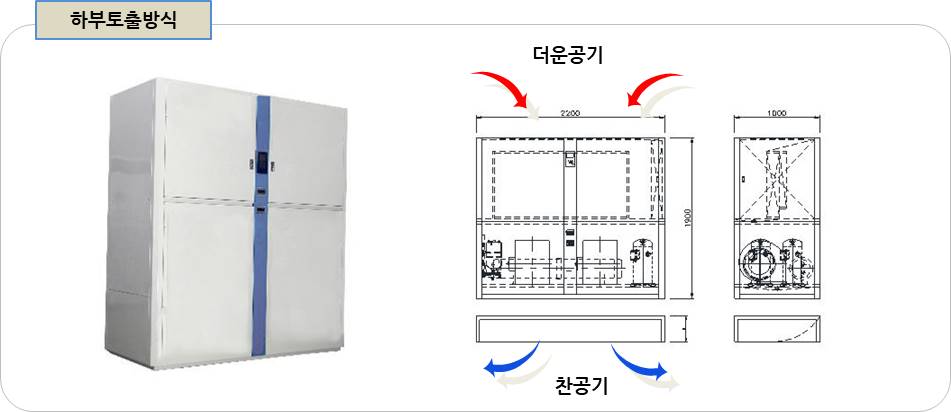

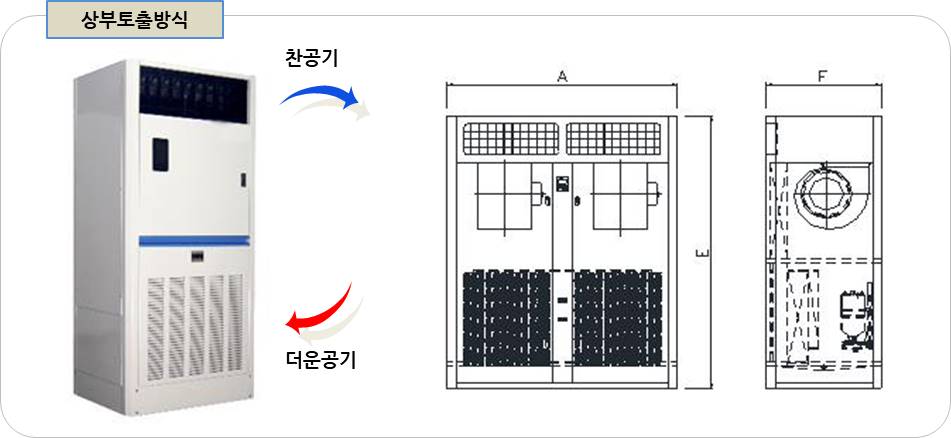

공기토출방식에 의한 분류

  • – DIMENSION

    TYPE A B C D E F
    10AU 1480 1420 1910 40 1950 750
    15AU 2050 1990 2140 30 2170 890
    20AU 2050 1990 2140 30 2170 890
    10AD 1480 1420 1660 40 1700 750
    15AD 2050 1990 1870 30 1900 890
    20AD 2050 1990 1870 30 1900 890
냉각방식에 의한 분류

  • – 공냉식 표준사양

    MODEL HMT-030AD(U) HMT-050AD(U) HMT-060AD(U) HMT-075AD(U) HMT-100AD(U) HMT-150AD(U) HMT-200AD(U) HMT-300AD(U)
    구분 단위
    RT 3 5 6 7.5 10 15 20 30
    냉방능력 kcal/h 8,100 13,500 16,200 20,260 27,000 40,500 54,000 81,000
    난방능력 kcal/h 5,160 6,880 8,600 10,320 13,760 17,200 20,640 25,800
    가습능력 kg/h 3.0 4.0 6.0 6.0 8.0 10.0 12.0 15.0
    송풍기 형식 TYPE SIROCCO DOUBLE SUCTION
    모터출력 kWxPxEA 0.3x8x1 0.4x8x1 0.5x8x1 0.75x8x1 0.5x8x2 0.75x8x2 1.1x8x2 1.1x8x3
    풍량 CMM 33 55 66 82 110 165 220 330
    규격 # x EA # 1 ½ # 1 ¾ # 1 ¾ # 2 # 1 ¾ x 2 # 2 x 2 # 2 x 2 # 2 x 3
    증발기 형식 TYPE FIN AND TUBE
    전면면적 ㎡ 0.34 0.43 0.51 0.58 0.78 0.87 1.03 1.56
    재열기 형식 TYPE ELECTRIC HEATING COIL (AERO FINNED TUBE)
    용량 KW 6 8 10 12 16 20 24 30
    제어 STEP kWxSTEP 3x2 4x2 2.5x4 3x4 4x4 5x4 6x4 7.5x4
    가습기 형식 TYPE 전자전극봉
    용량 kW 2.2 5.9 5.9 5.9 5.9 11.1 11.1 11.1
    배관경 고압액관 mm 9.52 12.7 9.52x2 15.88 12.7x2 15.88x2 15.88x2 22.22x2
    저압가스관 mm 19.05 22.22 19.05x2 28.58 22.22x2 28.58x2 28.58x2 34.92x2
    가습기급수 mm Ø 9.52
    드레인 A 25
    여과기 재질 % AFI 85%
    흡음단열재 mm MASTER PHONE / 25
    냉매제어장치 외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE)
    냉매 R-22 또는 환경친화 냉매
    색상 MAKER COLOR
    전원 AC 3ф x 220V / 380V / 440V x 60Hz
    총소요동력 kW 10.8 18.4 21.1 25.05 31.2 40.2 53.8 69.2
    외형 깊이 mm 700 700 780 780 780 850 850 950
    폭 mm 850 850 1,150 1,150 1,400 1,850 1,850 2,400
    높이 mm 1,850 1,850 1,850 1,850 1,850 1,950 1,950 2,100
    제품중량 mm 380 420 500 580 740 900 1,050 1,300

  • – 공냉식 표준사양

    MODEL HMT-030AD(U) HMT-050AD(U) HMT-075AD(U) HMT-100AD(U) HMT-150AD(U) HMT-200AD(U) HMT-300AD(U)
    구분 단위
    RT 3 5 7.5 10 15 20 30
    냉방능력 kcal/h 9,000 15,000 22,500 30,000 45,500 60,000 90,000
    난방능력 kcal/h 5,160 6,880 10,320 13,760 17,200 20,640 25,800
    가습능력 kg/h 3.0 4.0 6.0 8.0 10.0 12.0 15.0
    송풍기 형식 TYPE SIROCCO FAN
    모터출력 kWxPxEA 0.4x8x1 0.75x8x1 0.5x8x2 0.75x8x2 1.1x8x2 1.1x8x3
    풍량 CMM 33 55 82 110 165 220 330
    규격 # x EA # 1 ½ # 1 ¾ # 2 # 1 ¾ x 2 # 2 x 2 # 2 x 2 # 2 x 3
    압축기 형식 - HERMETIC
    전동기출력 kWxEA 2.2x1 3.75x1 5.5x1 3.75x2 5.5x2 7.5x2 7.5x2
    증발기 형식 TYPE FIN AND TUBE
    전면면적 ㎡ 0.34 0.43 0.58 0.78 0.87 1.03 1.56
    응축기 형식 - SHELL AND TUBE
    냉각수량 LPM 39 65 98 130 195 260 390
    재열기 형식 TYPE ELECTRIC HEATING COIL (AERO FINNED TUBE)
    용량 KW 6 8 12 16 20 24 30
    제어 STEP kWxSTEP 3x2 4x2 3x4 4x4 5x4 6x4 7.5x4
    가습기 형식 TYPE 전자전극봉
    용량 kW 2.2 5.9 5.9 5.9 11.1 11.1 11.1
    배관경 냉각수입구 A 40 40 40 50 50 50 65
    냉각수출구 A 40 40 40 50 50 50 65
    가습기급수 mm Ø 9.52
    드레인 A 25
    여과기 재질 % AFI 85%
    흡음단열재 mm MASTER PHONE / 25
    냉매제어장치 외부 균압형 자동온도식 팽창밸브 (EXTERNAL EQUALIZER THERMOSTATIC EXPANSION VALVE)
    냉매 R-22 또는 환경친화 냉매
    색상 MAKER COLOR
    전원 AC 3ф x 220V / 380V / 440V x 60Hz
    총소요동력 kW 10.8 18.19 24.65 30.5 39.4 52.3 66.8
    외형 길이 mm 780 780 780 850 950 950 1000
    폭 mm 1,100 1,100 1,400 1,850 2,200 2,200 2,400
    높이 mm 1,850 1,850 1,850 1,950 2,100 2,100 2,100
    제품중량 mm 500 550 750 950 1,150 1,350 1,600
