CLEAN ROOM 기기, 장비

CLEAN ROOM을 기준 각 청정실 내 또는 전실, 국부적인 클린 시설이 필요로한 장소에서의 제품 및 용품 기타, A/SHOWER, C/BOOTH, LOCKER, MASK TABLE, CART HANGER, WET SHINK, SHEET BOX , WORK TABLE, RELIEF, C/BENCH, PASS BOX, HEPA BOX, AIR CLEAN UNIT, FAN FILTER UNIT, 등의 단일 제품들.

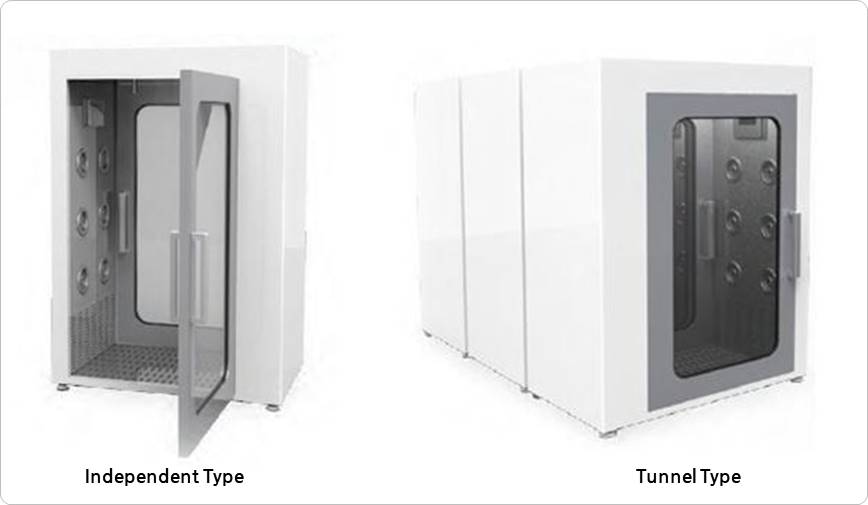

AIR SHOWER STERILIZER

소독클린에어샤워시 세균 초박멸 및 미세먼지 예방, 이동가능 간단한 설치로 어떠한 공간에도 설치가 가능하다.

  • – 제품의 특징

    · 에어샤워링 타입의 소독기로 에어와 함께 분사된 소독약품이 전신에 분포되는 Showering 방식
    · 소독기내 입실 시 Air shower와 연동되어 1~1.5Sec동안 10cc가량의 소독약품이 분사되며 타이머에 의해 시간조정이 가능하다.
    · 고성능 헤파필터를 사용해 몸에 붙은 미세먼지와 오염물을 제거한다.
    · 이동식으로 원하는 곳에 간편하게 설치할 수 있다.
    · 관공서, 병원 등과 같은 다중이용시설에 설치할 경우 의류를 입은채 전신소독이 가능해 신체나 옷에 남아있는 바이러스 감염 차단 및 생활방역에 효과적이다.

  • – DIMENSION

    TYPE 치수
    외부 Size 내부 Size
    Independent Type 1500W x 1000D x 2200H 800W x 1000D x 2000H
    Tunnel Type 1500W x 3000D x 2200H 800W x 3000D x 2000H

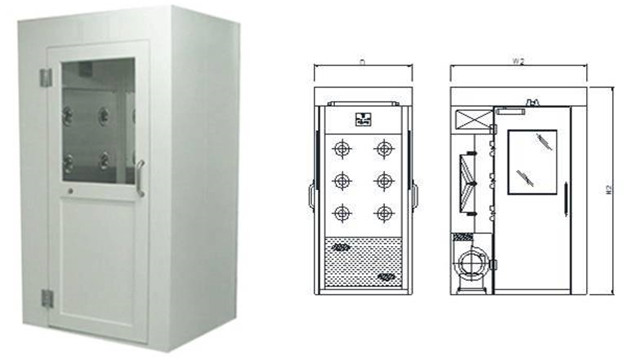

AIR SHOWER

Cleanroom 이나 청정작업실에 외부로 부터 오염물질이 유입되는 것을 방지하기 위하여 인체에 부착된 분진 또는 미생물류를 고속의 청정공기로 세정 제거하는 Clean up장치다.

  • – 제품의 특징

    · 에어샤워기 DOOR의 INTEROCK 장치로 입실 후 SHOWERING을 마쳐야 퇴실문이 개폐 된다
    · SHOWERING된 공기는 1,2차 필터를 통해 오염원을 제거한다.
    · 분해, 조립이 가능해 현장반입 및 설치가 용이하다.
    · SHOWERING 시간은 타이머에 의해 시간조정이 가능하다.

  • – DIMENSION

    TYPE W1 W2 H1 H2 D
    A 800 1500 1950 2200 1000
    B 800 1500 1950 2200 1500
    C 800 1500 1950 2200 2000

  • – SPECIFICATION

    TYPE A B C
    Filter Efficiency 0.3μmDOP 99.97%
    Filter Element Pre Filter-Non Woven Fabric Fiter
    Main Fiter-HEPA-Filer
    Air Velicity(M/S) 25M/S Over
    Air Volumme(CMM) 17 34 34
    Body Over Baked Melamined coated finish
    Operztion Sensor Touch,Air zet(Auto/Man.) Blower Timer
    Power 3φ x 380/220V x 50/60Hz

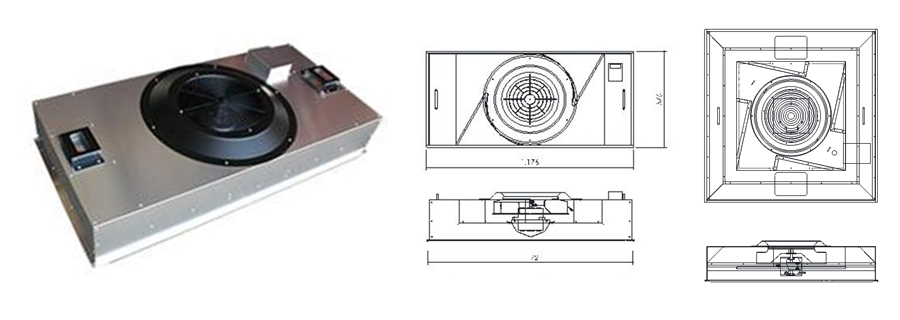

FAN FILTER UNIT

FFU는 고청정을 요구하는 구역의 천정면에 설치할 수 있는 구조로 C/1~100,000까지 청정도 유지. 크린룸, 크린부스, 크린벤치 등의 청정을 요구하는 System에 적용, 반도체 제조라인, 실험실, 의료시설 등에 사용되고 있다.

  • – 제품의 특징

    · PC와 연결하여 중앙 Control이 가능해 FFU를 제어할 수 있으며 관리 및 유지가 용이하다.
    · 설치수량과 설치방법에 의해 다양한 Lay out으로 청정관리가 가능하다.
    · 고성능 필터에 의해 오염원을 크린룸 내부로의 유입을 차단한다.
    · 부분 청정도 유지를 위한 장치로도 매우 효율이 높다.

  • – SPECIFICATION

    MODEL HFU-600 HFU-1200 HFU-1200-1
    Dimension 600Wx600Dx250H 1200Wx600Dx250H 1176x1176x180H
    Air Velocity(m/s) 0.2~0.5m/s
    Filter Type Hepa / Ulpa Filter
    효율 D.O.P Test 0.3μm, 99.97%
    Size 572x572x75t 572x1172x75t 1172x11752x75t
    External static Pressure 9mmAq
    Power 1Ø/3Ø, 220V/380V, 50Hz/60Hz

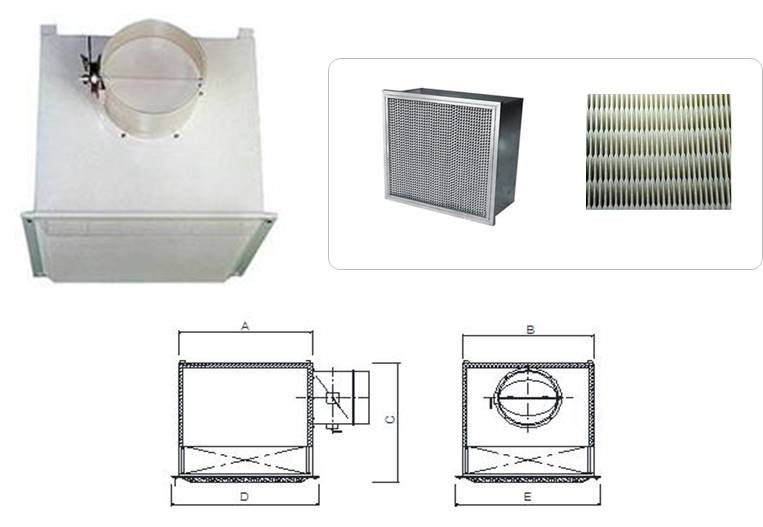

HEPA FILTER UNIT

Hepa Filter Box는 Hepa Filter가 내장된 Unit로 필터를 통과한 청정 공기를 크린룸에 공급하는 고성능 기기로 천정면에 설치해 크린룸 내부의 청정도를 유지 관리한다.

  • – SPECIFICATION

    MODEL HFU-18 HFU-28
    Dimension 680Wx680Dx510H 680Wx680Dx720H
    Air Volume(CMM) 18㎥/min 28㎥/min
    Damper Ø250x1 Ø300x1
    Filter Size 610x610x150 610x610x150
    효율 D.O.P Test 0.3μm, 99.97%
    Number of Filter 1
    Casing Steel or STS 304
    Punching Plate Steel or STS 304

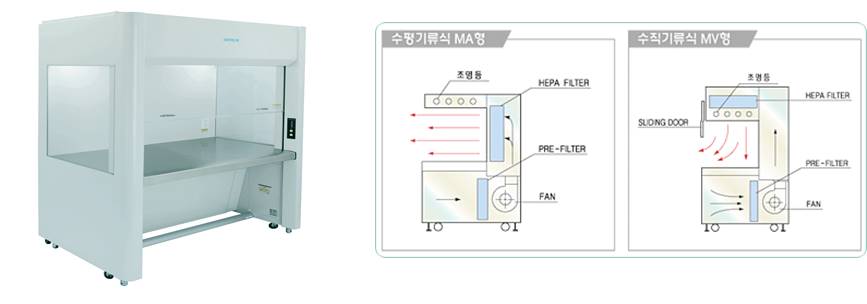

CLEAN BENCH

국부적으로 완전한 청정환경을 얻기 위한 장치로서 실내 전체를 대상으로 한 CLEAN ROOM에 비하여 간단하게 청정환경을을 얻을 수 있다는 이점을 갖고 있다.
현재는 전자정밀공업을 비롯하여 의학, 약품공업, 농수산업, 식품공업, 실험 및 연구기관 등에 광범위하게 사용되며 이용분야의 확대에 따라 나름대로의 작업에 작업성을 높이기 위함이다.

  • ▶ 수평기류식은 청정공기가 작업공간을 층류에 가까운 상태로 흘러 내부의 청정 환경을 유지하는 형태로서 전면이 개방되어 있기 때문에 작업성이 좋고 테이블의 어느 곳에서 발진이 생기더라도 외부로 빠져 나가기 쉽도록 되어 있다.
    그러나 테이블 전면에 큰 물건을 놓으면 난류가 생길 우려가 있다.

  • ▶ 수직기류식은 전면의 상부에 SHUTTER로 기류 토출구를 줄여서 작업공간을 양압으로 유지하므로 테이블 위에 커다란 물건을 놓아도 외부 공기의 유입이 없다.
    또한 수직 기류식은 테이블의 뒷면을 이용하여 가스, 살균등 혹은 오븐과 같은 기기를 사용하는 작업에도 용이하게 설계되어 있다

  • – DIMENSION

    모델/ 규격 RMBH
    1000 1300 1600 1900
    A 800 1500 1950 2200
    B 800 1500 1950 2200
    C 800 1500 1950 2200

  • – SPECIFICATION

    TYPE HMBH-1000 HMBH-1300 HMBH-1600 HMBH-1900
    Air Velocity(m/s) Filter 하단 100mm에서 0.4m/s over
    Air volume(CMM) 20 26 32 38
    IIIumination 1000 Lux
    Noise dB(A) < 65
    Vibration(μ) X,Y.Z축<3
    Filter Efficiency(%) 0.3μmDOP 99.97% over 0.1μm 99.999over 선택
    FL lamp 20W x 4Ea 20W x 4Ea 40W x 4 Ea 40W x 4Ea
    Power & conscent 3φ x 380/220V x 50/60Hz,1φ x 220/110V x 15A x 2
    Power consumption(w) 400 650 750 900
    Table STS 304
    Weight(kg) 약 190 약240 약290 약340
PASS BOX

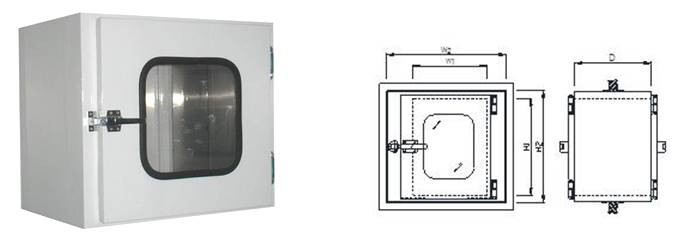

1) SWING DOOR TYPE PASS BOX

본 제품은 Cleanroom의 벽체에 설치하여 재료의 출입중에 발생하는 오염을 최소화하는 장치이다.

  • – DIMENSION

    형식 W1 W2 H1 H2 D
    HMT500 500 620 500 600 500
    HMT600 600 720 600 700 600
    HMT700 700 820 700 800 700

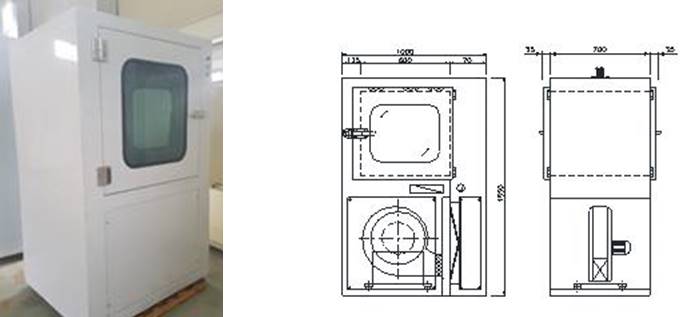

PASS BOX
2) SHOWERING TYPE PASS BOX

물품 반입시 고청정을 유지하기 위한 장치이며, 물품이 많을 경우 Conveyor 설치 Type 으로도 제작 가능합니다.

  • – DIMENSION

    형식 SHOWER
    (S-TYPE)    		 CIRCULATION
    (C_TYPE)
    용도 물품의 청정화가목적.일반실과 C/R간에 설치 물품의 오염방지가 목적.일반실과 C/R간에 설치
    기류

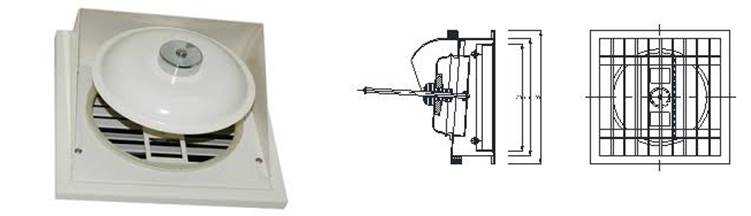

RELIEF DAMPER

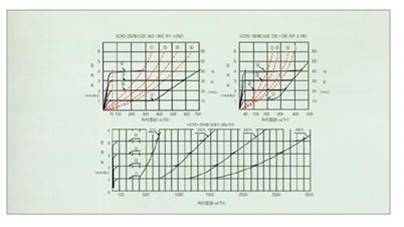

본 제품은 실내의 정압을 일정하게 유지하고 공기의 흐름 방향을 제어하며 실내외,또는 인접실과의 공기 차입을 제어하는 기기로 실외 오염공기가 Cleanroom을 오염시키는 것을 방지한다.

  • – DIMENSION

    TYPE A B C D E RE MARKS
    190φ 282 245 226 20 190φ
    250φ 340 302 284 25 250φ
    A=WALL THICKNESS(MM)

    TYPE WALL OPEN SIZE WALL THICKNESS
    φ 190 φ 250
    1연식 (표준) 248H x 248w 306H x 306w 40-75mm조절(10mm 이상조립가능)

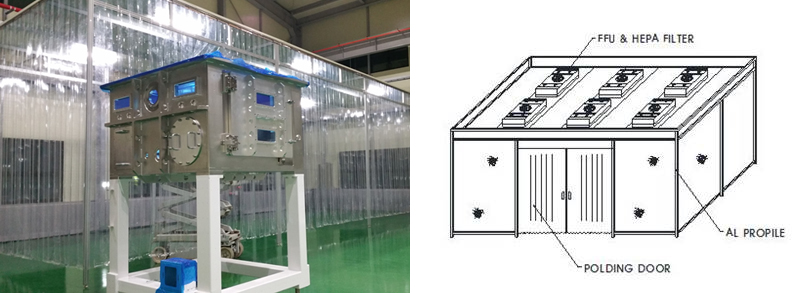

CLEAN BOOTH (HANGER & STRUCTURE CLEAN BOOTH)

본 제품은 Cleanroom내에 국소적으로 청정공간을 만드는 장치로, 고성능 필터를 여러 유닛으로 조합시켜 분출면을 천장에 부착하고, 본체 주위에 무정전 비닐막이나 샌드위치판넬로 구획하여 가반형으로 조립한 것을 말한다.

  • – 제품의 특징

    1.천정면의 Hepa Filter의 수량에 의해 Class 10~10,000 제작가능하다.
    2. 청정도, 업무 환경 변화에 따른 구조변경이 용이하다.
    3. 레이아웃 변경에 따른 위치 이동이 용이하다.
    4. 컨트롤러 , 소모성재, 모듈별 교체가 용이하다.
    5. 현장 맞춤형으로 주문 제작할 수 있어 공간활용에 용이하다.

  • – DIMENSION

    TYPE A B C
    HMT-1500 1600 1000 1500
    HMT-1800 1800 1200 1800
    HMT-2000 2100 1600 2000

  • –SPECIFICATION

    TYPE HMT - 1500 HMT - 1800 HMT - 2000
    Air Velocity(m/s) 0.40m/sec,100mm away from the Filter Face
    Air Volume(CMM) 40 59 81
    IIIumination 1000 Lux
    Noise(dB(A)) < 65
    Vibration(μ) X,Y,Z축 < 3
    Filtering Efficiency 0.3μmDOP 99.97% over 0.1μm 99.999over 선택
    FL.lamp 40W x 2 40W x 3 40W x 4
    Power 3φ x 380/220V x 50/60Hz
    Power consumption 200W 400W 400W
    Weight(Ceil Type) 약 120kg 약 170kg 약 200kg
    Weight(St-Type) 약 160kg 약 220kg 약 250kg
